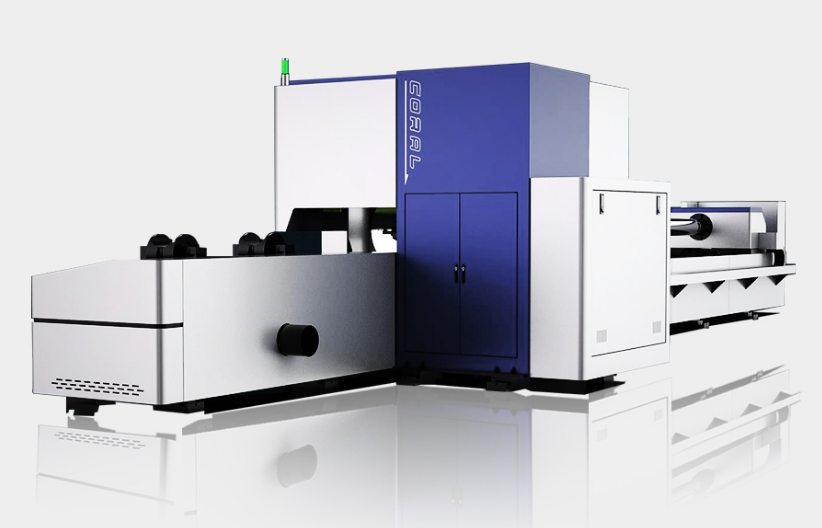

光纖激光切割機設有促進機構，實現管道的自動送料，送料穩定，并在激光切割過程中對管道進行氣密性檢查，以確保產品質量，布局決策簡單合理，生產難度小，成本低，適用于推廣應用。

 光纖激光切割機的框架，后進給卡盤，前旋轉卡盤，懸臂和切割頭，前旋轉卡盤和懸臂都固定在框架的前端，后進給卡盤可以 安裝在機架上。切割頭沿X軸滑動，切割頭位于懸臂上，并且可以沿Y軸和Z軸滑動，切割頭位于前旋轉卡盤和懸臂之間。

 光纖激光切割機的總體布局采用集成安裝決定，即X軸，Y軸和Z軸導軌對固定在機架上，可以吊起整個工作，大大改善了工作效率安裝的合規性。其他可以減少切割頭和支點之間的空間，使其更穩定，更符合高速切割的要求，還可以減小整體空間大小。

 光纖激光切割機的管支撐組件，底座沿偏轉長度方向設有幫助支撐機構，在幫助支撐機構與底座之間設置有鎖定機構，以幫助支撐機構底板，底板垂直裝有兩個平行的側板。雙側板的頂部配備有一定程度構造的上部不變板，并且在兩個側板之間布置有垂直排列的滾珠絲杠副。滾珠絲杠副的底輪與手輪連接，滾珠絲杠對頂部連接到上部固定板的底部。
